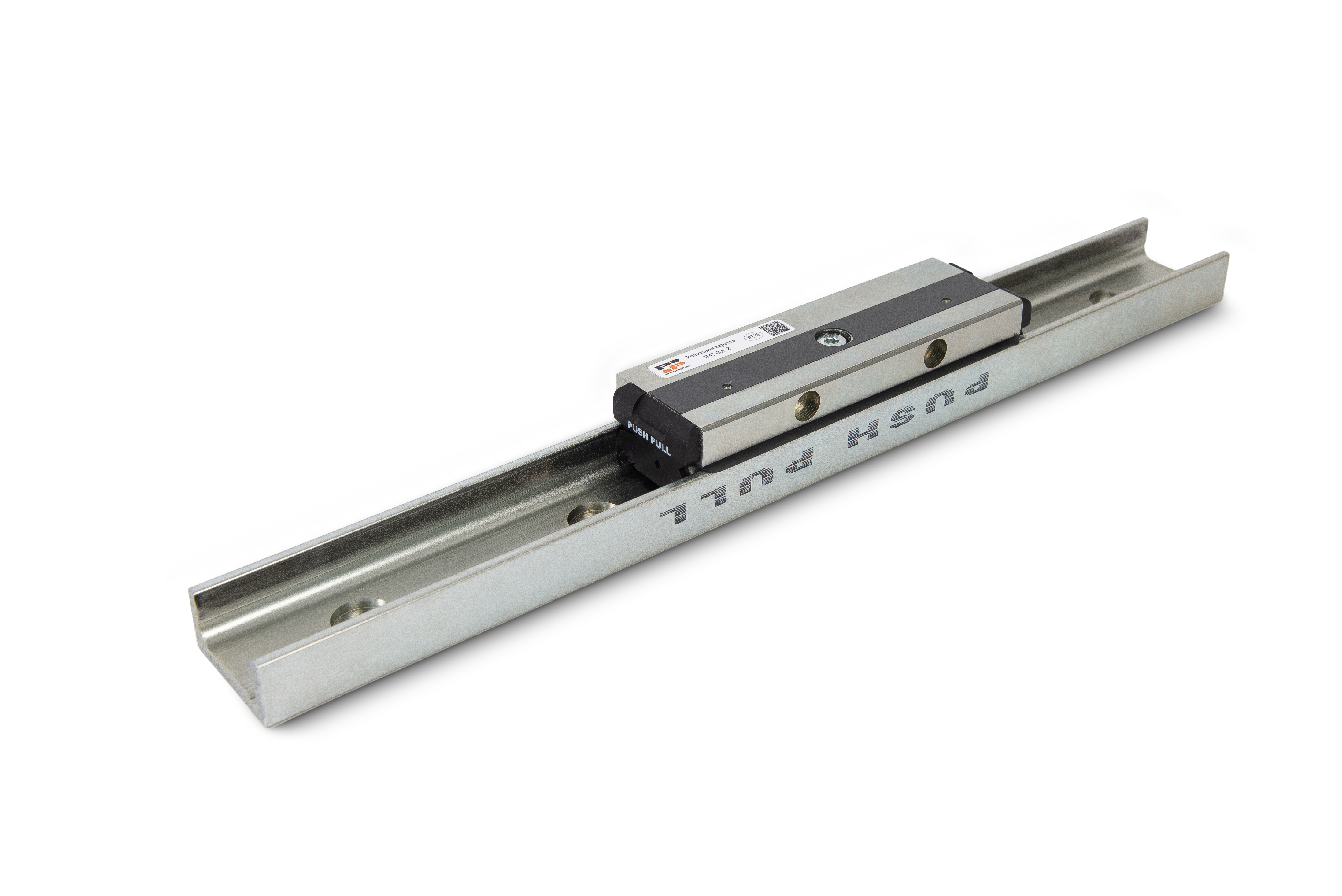

该系统具有两种类型的C型导轨（LR和LUR）以及钢制滚轮滑块，具有高刚性和适用于负载能力、动态性能和环境条件。导轨由镀锌冷拔碳钢制成，轨道面热处理并随后研磨。LR和LUR导轨组合可以补偿轴向错位高达3.9毫米。
性能参数
机械参数

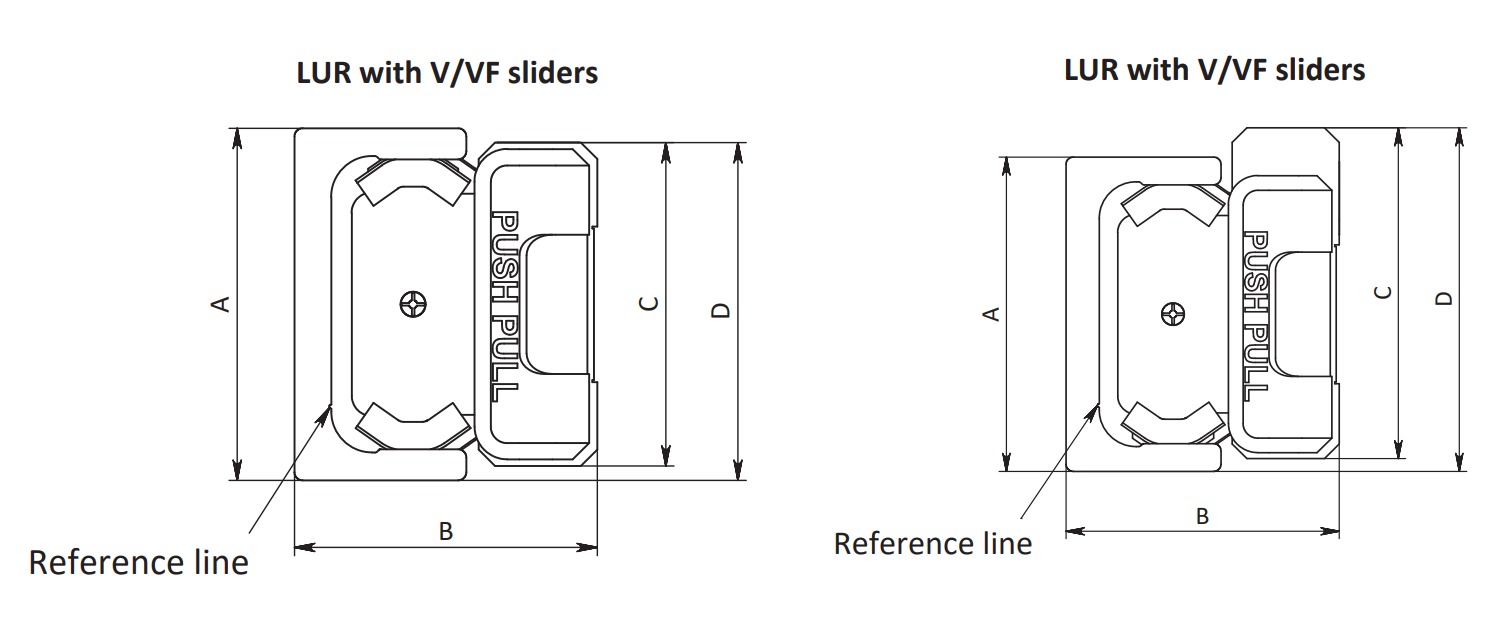

Configuration | Size | A [mm] | B [mm] | C [mm] | D [mm] | ||||
LUR.../V LUR.../VF | 28 | 28,0 | +0,25 −0,10 | 23,9 | ±0,15 | 24,9 | −0,2 | 26,45 | +0,1 −0,3 |
35 | 35,0 | +0,35 −0,10 | 30,2 | ±0,15 | 32,0 | −0,2 | 33,50 | +0,2 −0,4 | |
43 | 43,0 | +0,35 −0,10 | 37,0 | ±0,15 | 39,5 | −0,2 | 41,25 | +0,2 −0,4 | |
63 | 63,0 | +0,35 −0,10 | 50,5 | ±0,15 | 60,0 | −0,2 | 61,50 | +0,2 −0,4 | |
LUR.../H LUR.../HF | 28 | 28,0 | +0,25 −0,10 | 23,9 | ±0,15 | 24,9 | −0,2 | 32,00 | +0,1 −0,3 |
35 | 35,0 | +0,35 −0,10 | 30,2 | ±0,15 | 32,0 | −0,2 | 38,50 | +0,2 −0,4 | |
43 | 43,0 | +0,35 −0,10 | 37,0 | ±0,15 | 39,5 | −0,2 | 47,00 | +0,2 −0,4 | |
